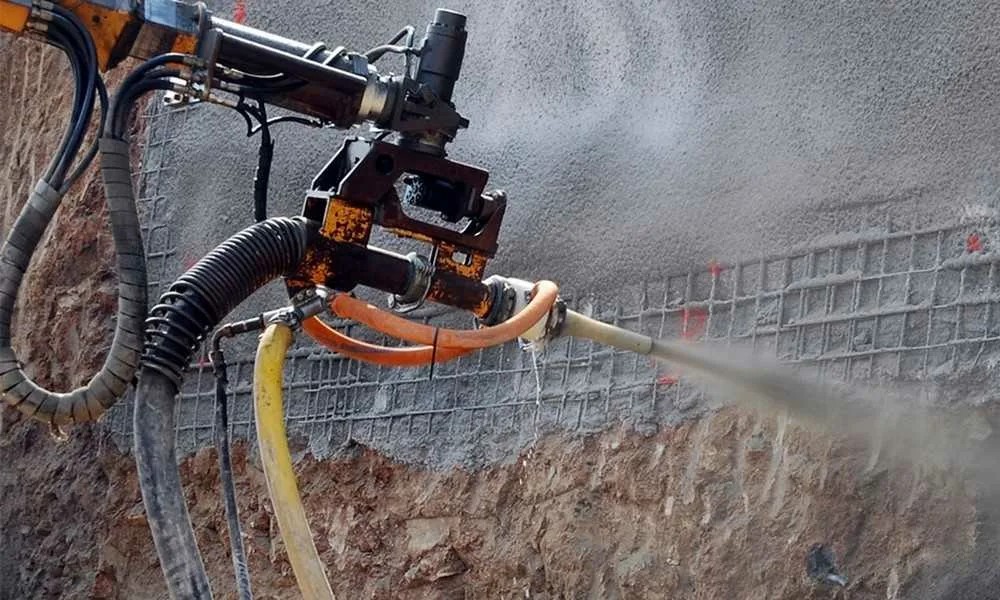

表面噴射混凝土有三種基本技術(shù)。它們?cè)谛Ч⒔Y(jié)果和工藝組織方面有很大不同。根據(jù)所選變量的不同，可以使用填料最大為 10 毫米的噴射混凝土混合物，形成 3 - 4 厘米的層。如果使用超過25毫米的骨料，則可以形成在15厘米以內(nèi)的厚度。

　　一、濕噴混凝土

　　這種技術(shù)被稱為氣動(dòng)混凝土，是將預(yù)先準(zhǔn)備好的成分與水一起從很近的距離噴灑到表面。通過這種方法，可以使用氣動(dòng)鼓風(fēng)機(jī)或混凝土泵將混合物通過帶有噴嘴的軟管輸送到地面上，鋪設(shè)一層厚度不超過 3 厘米的噴射混凝土。這種方法可以在混凝土重建中快速恢復(fù)表面，在鋼筋上形成保護(hù)層。

　　濕噴混凝土方法的優(yōu)點(diǎn)：

　　混合物噴射速度快，表面成分反彈小，無粉塵，可在室內(nèi)施工；

　　提供的混合物均勻、密實(shí)；

　　表面可進(jìn)行灌漿處理；

　　準(zhǔn)備好的砂漿可用于其他工程。

　　值得注意的是這種方法的缺點(diǎn)。

　　距離有限，可操作性差--在注入溶液時(shí)，可能會(huì)在長(zhǎng)管中部分凝固。

　　噴射時(shí)顆粒速度低，導(dǎo)致砂漿層密度低。

　　砂漿層厚度限制在 3 厘米以內(nèi)。

　　設(shè)備復(fù)雜，成品砂漿保質(zhì)期短。

　　二、干式噴射混凝土

　　該技術(shù)可通過向噴嘴分別注入干混料和水，并直接在出口處進(jìn)行攪拌，從而噴涂厚層噴射混凝土抹灰。由于混合速度高達(dá) 170 米/秒，因此表面附著力更好。

　　干噴混凝土方法的優(yōu)缺點(diǎn)：

　　根據(jù)成分不同，層厚可達(dá) 6 厘米；

　　含水量大大降低，混合物不會(huì)沉降，可以遠(yuǎn)距離運(yùn)輸；

　　灰漿不會(huì)過早凝結(jié)；

　　無需在混凝土表面打底。

　　缺點(diǎn)是粉塵大，填料顆粒反彈的可能性高，對(duì)專業(yè)人員的培訓(xùn)有特殊要求，技術(shù)復(fù)雜。這種方法適用于加固墻壁和地基，在大面積區(qū)域均勻覆蓋一層厚厚的保護(hù)層。

　　三、使用水泥槍噴射混凝土

　　這種方法可視為噴射混凝土的一種變體，可在重建和維修時(shí)快速修復(fù)混凝土表面。灰漿以大約 150-170 米/秒的速度逐層噴灑在預(yù)先清理過的區(qū)域。在整個(gè)區(qū)域涂抹厚度為 5 - 7 毫米的砂漿層；如有必要，可重疊 20 厘米。

　　使用含塑化劑的砂漿時(shí)，砂漿層的干燥時(shí)間約為 20-40 分鐘。將噴嘴嚴(yán)格垂直于表面，可獲得灰漿反彈最小的最佳效果。
